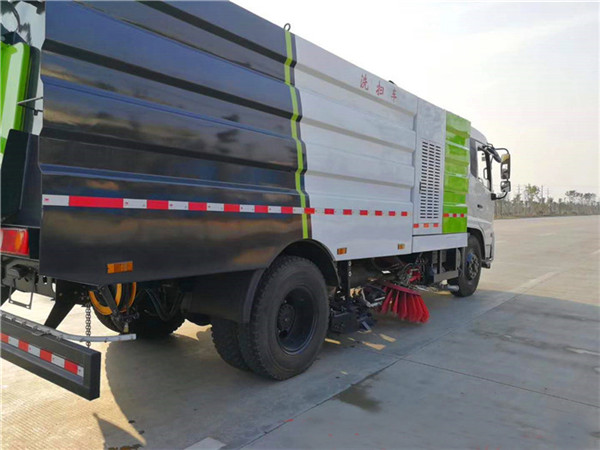

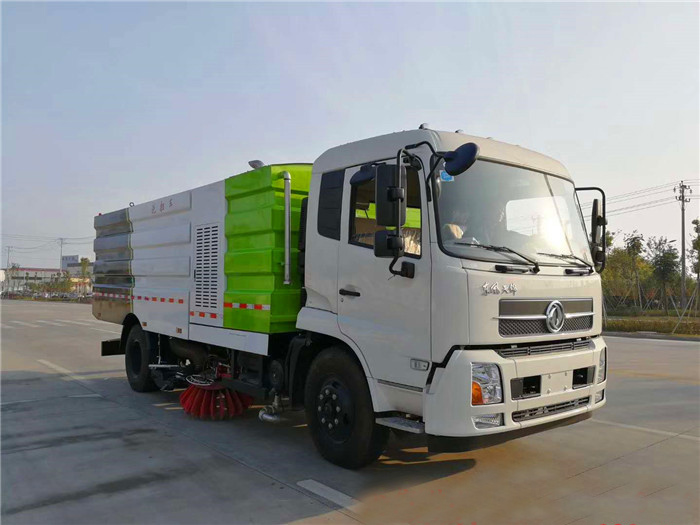

15方东风天锦洗扫车
底盘配置：东风天锦洗扫车（水罐9立方尘罐7立方），该车采用正宗国五电喷发动机，二汽东风原厂底盘，一排半平头可翻转驾驶室，康明斯180匹马力，东风6档变速箱，4.5吨前桥，9后桥，9.00-20钢丝胎（备胎1条），断气刹，方向助力，离合器助力空调，ABS，行车记录仪，带国家免征公告，环保公告。随车提供：服务手册，保修手册，底盘合格证，整车合格证，机动车上户发票，随车工具。

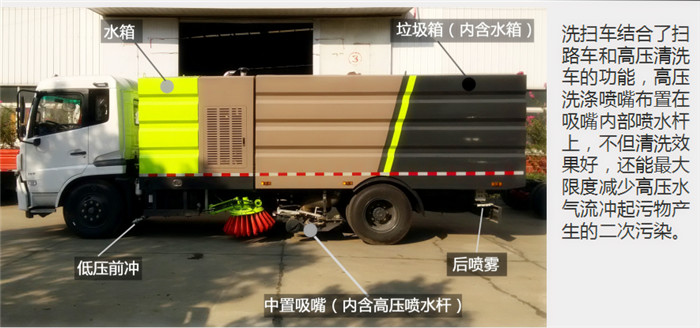

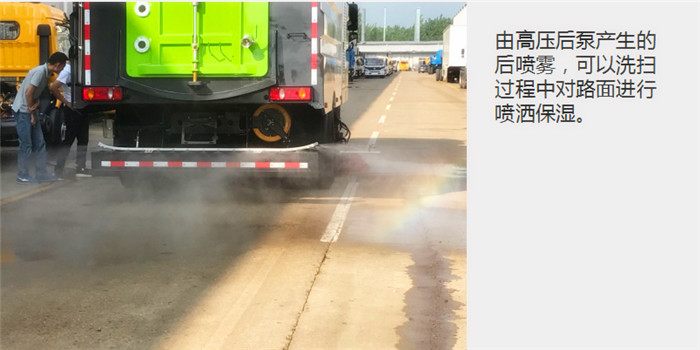

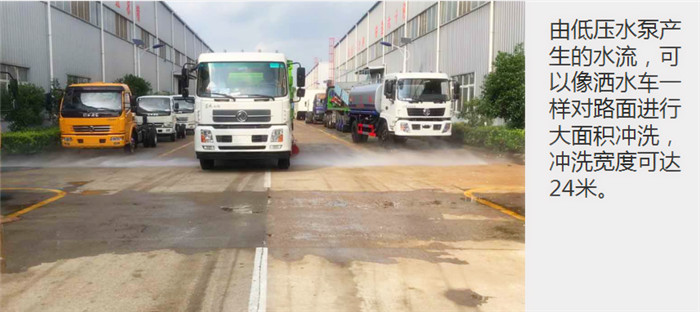

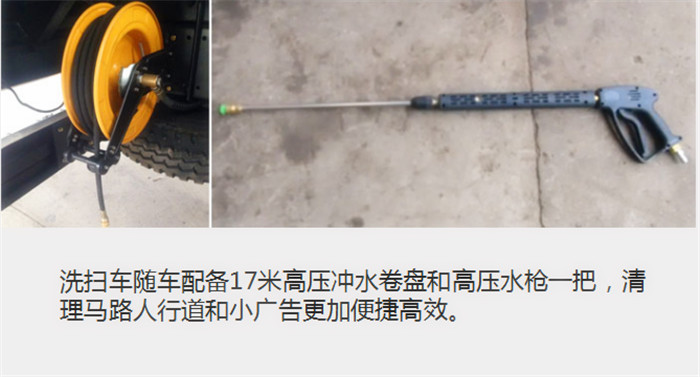

上装采用：带2个中置扫盘，康明斯170马力副发动机；意大利马达；德国高压水泵（前冲/侧喷/中喷/后喷雾（不锈钢喷嘴）/侧冲洗水枪/垃圾箱自洁装置）；万向高压路沿清洗，威龙低压泵（前冲）；不锈钢垃圾箱；不锈钢高压管路；德国控制器；美国传感器；尾部箭头灯；机油、垃圾箱、水箱均带防溢或低位报警装置；倒车及洗扫状态室内监视器；倒车自动保护装置；20m高压冲洗卷盘。全PLC一键电脑控制。
|
车辆型号 |
CLW5160TXSD5型洗扫车 |
备注 |
|||
|
二类底盘型号 |
DFL1160BX1V |
|
|||
|
轴距 |
5000 mm |
|
|||
|
前/后悬 |
1430/2150 mm |
|
|||
|
发动机型号 |
底盘发动机 |
ISB180 50；ISD210 50； |
|
||
|
副发动机 |
B170 |
|
|||
|
发动机额定功率 |
底盘发动机 |
132；155； |
|
||
|
副发动机 |
125 kW |
|
|||
|
最大爬坡角 |
30% |
|
|||
|
最小转弯直径 |
≤16m |
|
|||
|
排放 |
GB3847-2005,GB17691-2005国V |
|
|||
|
加速行驶车外噪声 |
≤84dB（A），满足噪声二阶段要求 |
|
|||
|
最高车速 |
98 km/h |
|
|||
|
接近角 |
20° |
|
|||
|
离去角 |
13° |
|
|||
|
制动距离 |
≤10 m |
|
|||
|
质量参数 |
整备质量 |
11350 kg |
|
||
|
最大总质量 |
15800 kg |
|
|||
|
尺寸参数 |
外形尺寸（长×宽×高） |
8580×2490×3100 mm |
|
||
|
最小离地高度 |
230 mm |
|
|||
|
高压清洗 |
清洗速度 |
|
3~20 Km/h |
|
|
|
清洗宽度 |
3.5 m |
|
|||
|
清洗水压力 |
10 MPa |
|
|||
|
水泵流量 |
154 L/min |
|
|||
|
吸扫作业 |
清扫效率 |
≥95% |
|
||
|
最大吸入粒度 |
110 mm |
|
|||
|
吸扫宽度 |
3.5 m |
|
|||
|
最大清扫能力 |
70000 m3/h |
|
|||
|
碟形盘刷外伸尺寸 |
≥400 mm |
|
|||
|
|
吸扫行驶速度 |
3-20 km/h |
|
||
|
罐体 |
水罐额定容量 |
9 m3 |
|
||
|
垃圾箱 |
垃圾箱额定容量 |
7 m3 |
|
||
|
卸料门开启角度 |
≥50° |
|
|||
|
液压系统 |
型式 |
开式、电气控制 |
|
||
|
主要元件 |
齿轮泵、液压马达、液压缸、电磁阀 |
|
|||
|
系统压力 |
16 MPa |
|
|||
|
液压油箱容量 |
60 L |
|
|||
|
油温 |
60 ˚C |
|
|||
|
电气系统 |
型式 |
DC24 V、PLC编程控制系统 |
|
||
|
电压 |
24 V |
|
|||
|
蓄电池 |
24 V（2只12 V串联） |
|
|||
|
高压水系统 |
型式 |
柱塞泵 |
|
||
|
型号 |
德国PF36 |
|
|||
|
系统压力 |
10 MPa |
|
|||
|
转速 |
1150 r/min |
|
|||
|
水阀型式 |
液控高压球阀 |
|
|||
|
水阀压力 |
7 MPa |
|
|||
|
喷嘴型式 |
高压洗涤型 |
|
|||
|
水滤器 |
滤网式 |
|
|||
|
洒水系统 |
主要部件 |
电动隔膜泵、水滤器、喷嘴等 |
|
||
|
低压水系统 |
型号 |
威龙50/110 |
|
||
|
流量 |
50 m3/h |
|
|||
|
扬程 |
110m |
|
|||
|
扫盘装置 |
型式 |
中置两个扫盘，液压马达驱动，转速可调，可独立控制，具有自动避让功能 |
|
||
|
扫盘直径 |
850 mm |
|
|||
|
扫盘速度 |
高：110 中：80 低：50 |
|
|||
|
扫盘角度 |
前倾：4-6度 外倾：4-7度 |
|
|||
|
吸盘 |
型式 |
双吸口，液压控制，弹簧悬浮。 |
|
||
|
吸口直径 |
180 mm |
|
|||
|
吸盘宽度 |
2400 mm |
|
|||
|
侧喷杆 |
V型喷杆，具有自动避让功能 |
|
|||
2、随车工具
|
序号 |
名称 |
数量 |
备注 |
|
1 |
消防水带 |
2根 |
一根用于加水，一根用于排污 |
|
2 |
消防扳手 |
1把 |
用于拆卸消防栓 |
|
3 |
高压喷枪 |
1套 |
用于高压喷枪使用 |
|
4 |
备胎 |
1个 |
|
|
5 |
手动液压泵摇杆 |
1根 |
用于手动液压泵的启动 |
3、随车备件
|
序号 |
名称 |
数量 |
|
|
1 |
刷毛 |
72支 |
|
|
2 |
后门密封条 |
1条 |
|
|
3 |
风机密封条 |
1条 |
|
|
4 |
吸尘筒密封条 |
2条 |
|
5、进口配置
|
序号 |
名称 |
型 号 规 格 |
制造厂名 |
|
1 |
高压水泵 |
PF36 |
德国PINFL |
|
2 |
自动卸菏阀 |
VB200/150 |
德国PINFL |
|
3 |
溢流阀 |
VS200-180 |
德国PINFL |
|
4 |
电控箱控制器 |
|
德国STW |
|
5 |
旋纽开关 |
|
日本和泉 |
|
6 |
污水箱传感器 |
|
美国丹纳赫 |
|
7 |
液压马达 |
BMR125 |
意大利Brevini |
|
8 |
液压阀 |
SWH-G02-C4-D2H |
台湾百部精机 |
